RH850/U2A 評価ボード
製品コンセプト
「すぐに開発したい、小型化したい、簡単に開発環境を構築したい」を実現
必要な機能を重ねて拡張、最適なコンパクトボードです
- コンパクトサイズ
- ハガキより小さいL判サイズ相当
- 124mmx88mm
- 豊富な車載通信I/F
- 多くのチャンネル数を搭載
- Ethernet/CAN-FD/LIN/I2C
- 優れた拡張性

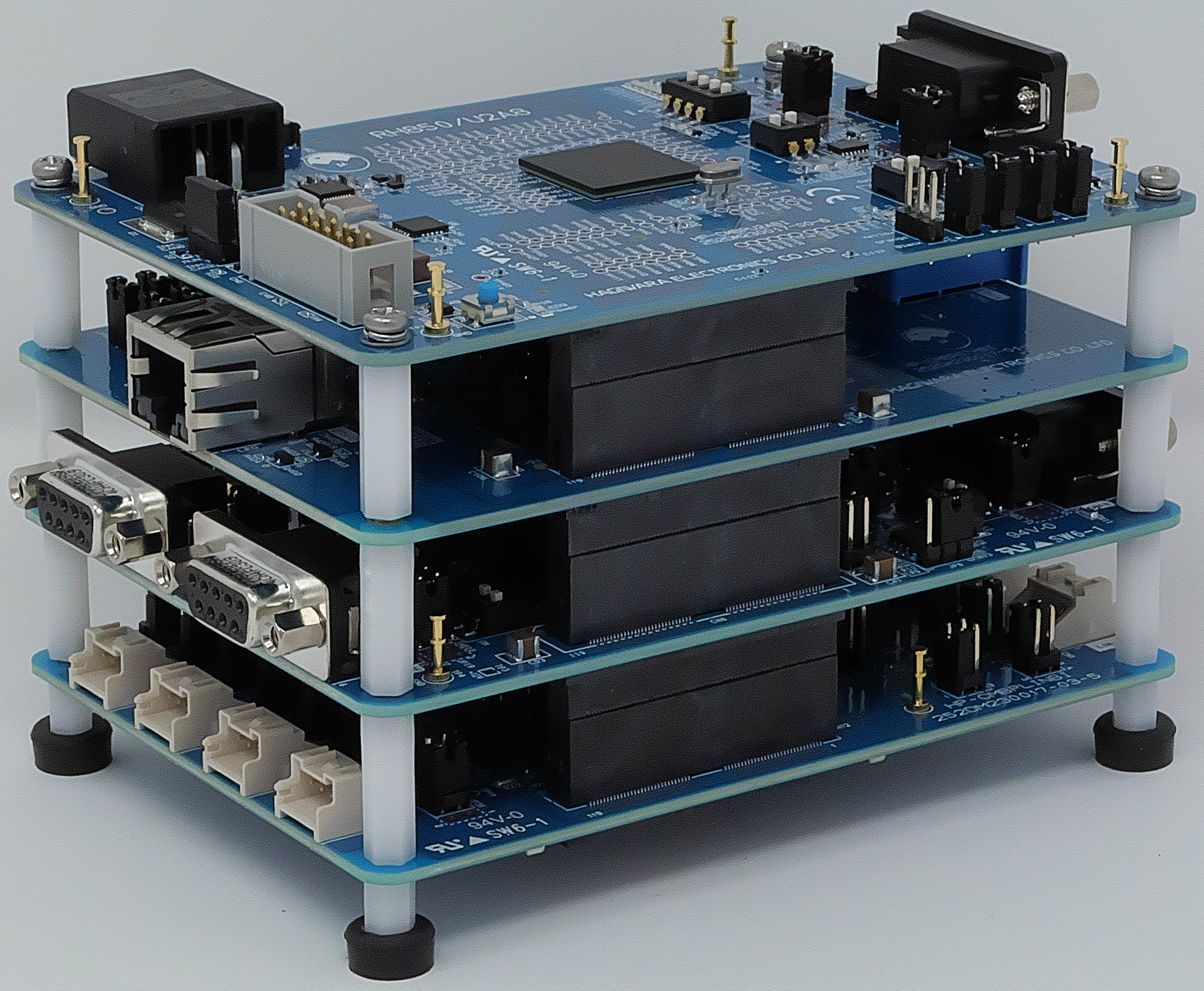

- 積み重ねるだけの簡単拡張
- マイコンの機能をフルで発揮

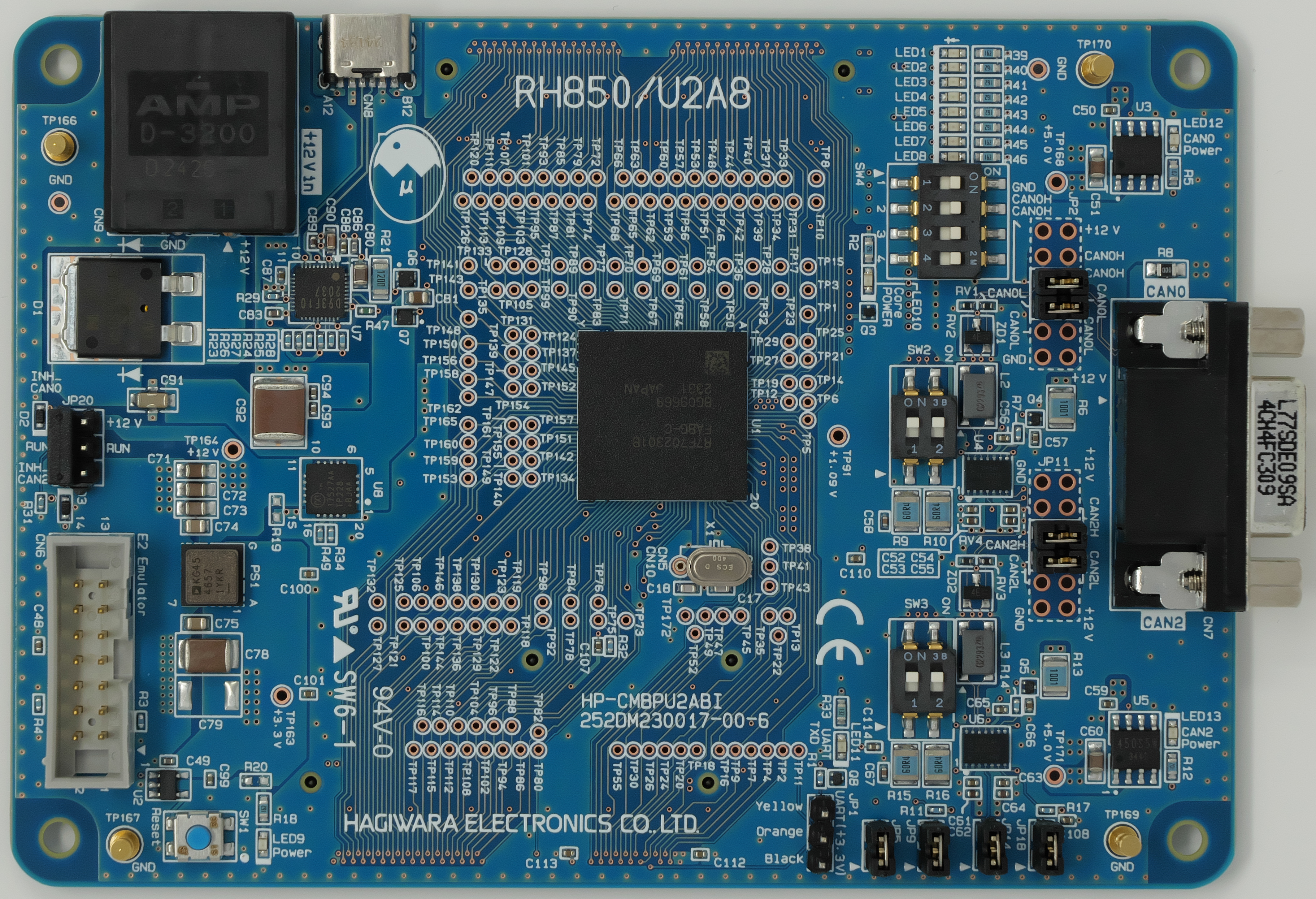

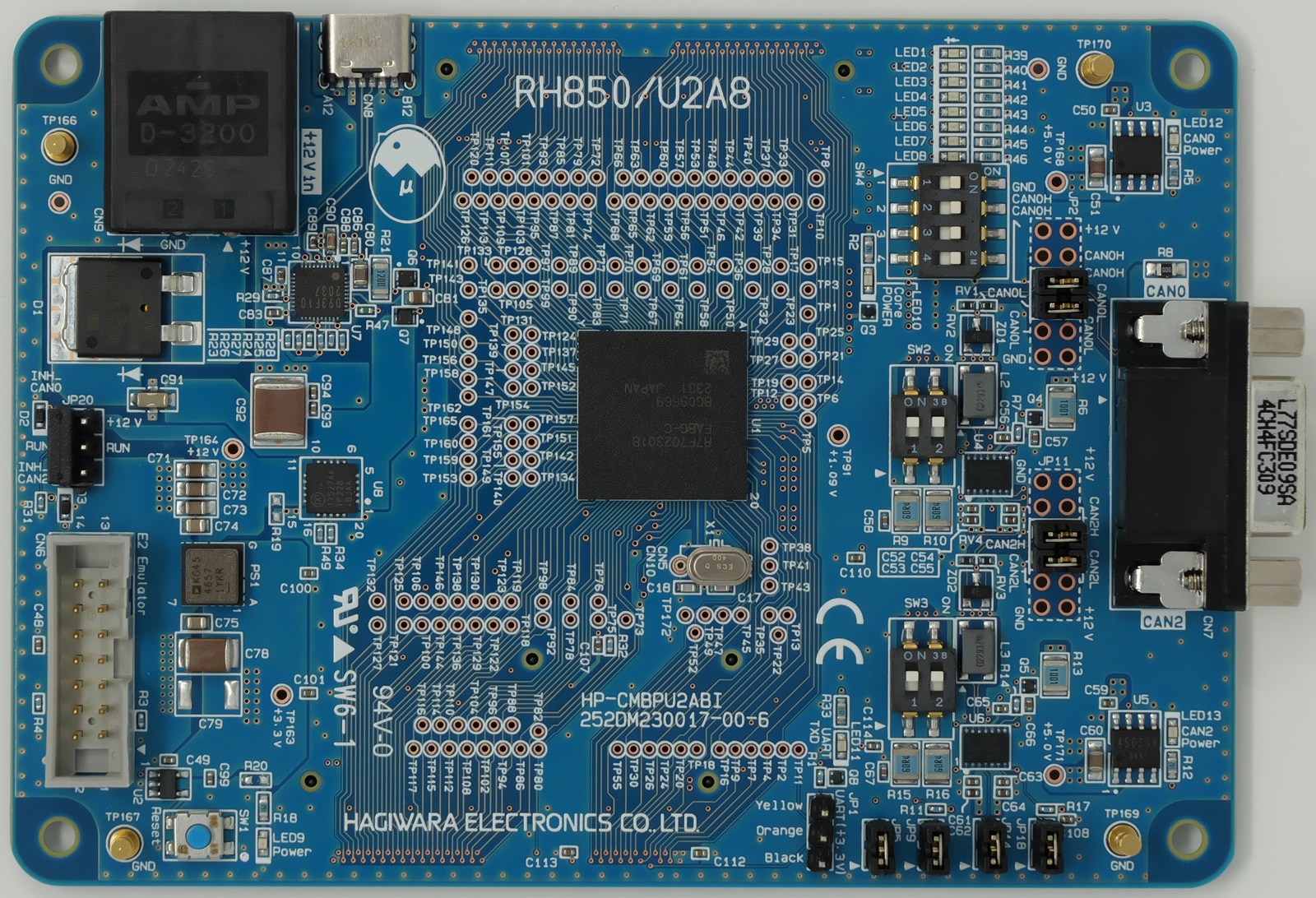

マイコンボード
- 付属品
- AC12V電源ケーブル 1本
| カテゴリ | 機能 |
|---|---|
| MCU | RH850/U2A8 292ピン |
| 通信 | CAN-FD (Partial CAN Tr) x2 |
| デバッグ | UART x1, JTAG x1 |
| 入力電源 | DC +12V, USB-C |
- 特徴
- RH850マイコンとCAN-FD(2ch)のシンプルなHW構成
- 入力電源は、12V電源 と USB-C給電が選択可能
- RH850マイコンの外部発振子を自由に変更可能
- JTAGとUSB-UARTによるデバッグが可能
- Partial-CANFDを用いた低消費電力制御が可能
- ジャンパ設定でCAN信号の故障注入(強制レセッシブ固着、RXD強制Low固着)が可能
- 全ての制御信号のスルーホールポイントを設置（オシロでの信号モニタが可能）
- 全ての制御信号を下面のコネクタに配置、自由に使用可能
※本製品は先行開発環境でのご使用を想定しており、量産製品への採用はご遠慮ください。

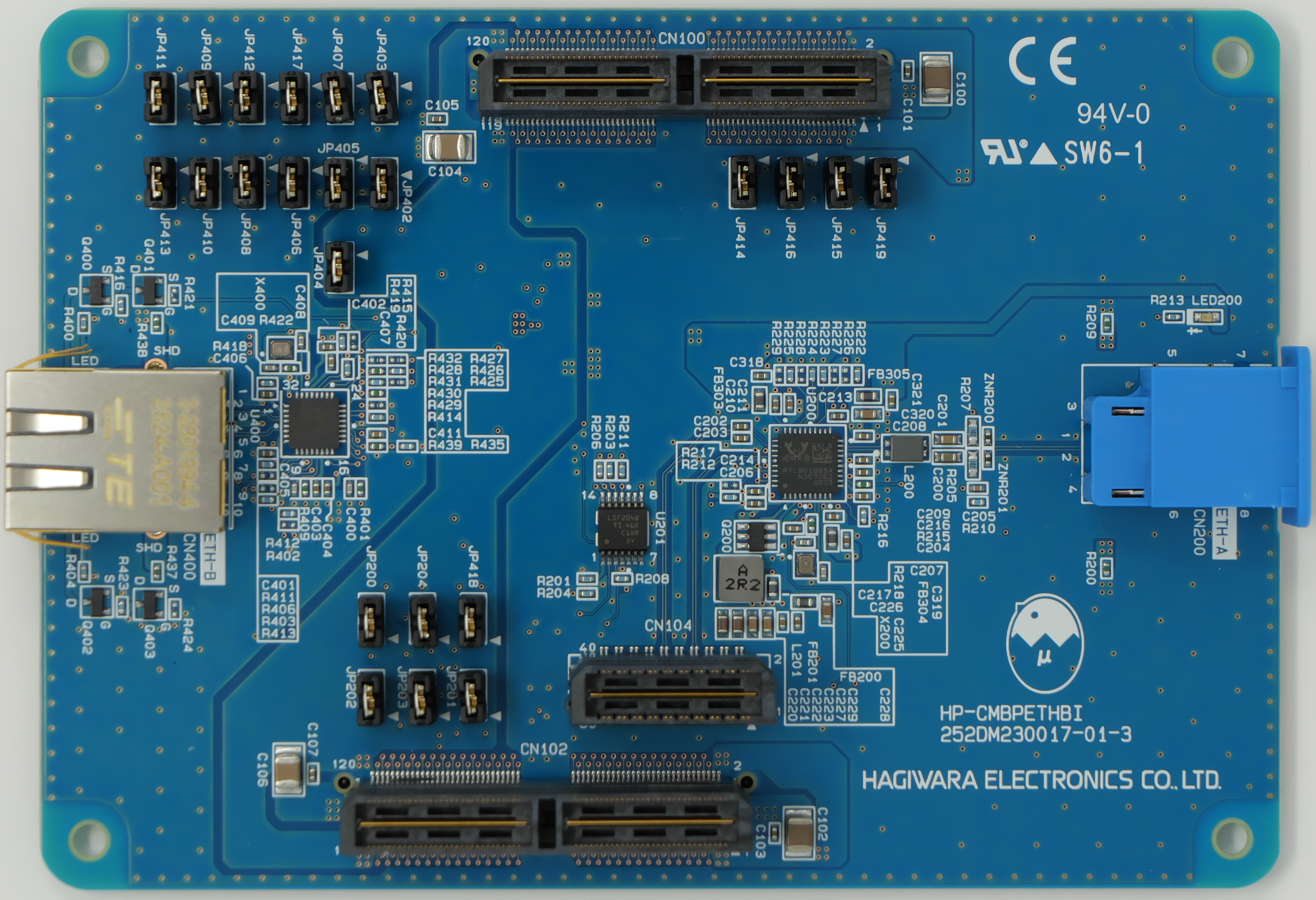

Ethernet ボード
| カテゴリ | 機能 |
|---|---|
| 通信 |
100/1000BASE-TX x1 (MII/RMII) |
- 特徴
- ジャンパ設定で使用するマイコンのピンアサインを選択可能
- 付属品
- 車載Ethernetコネクタ 1個
- 車載Ethernetコネクタ用ケーブル 1本
※本製品は先行開発環境でのご使用を想定しており、量産製品への採用はご遠慮ください。

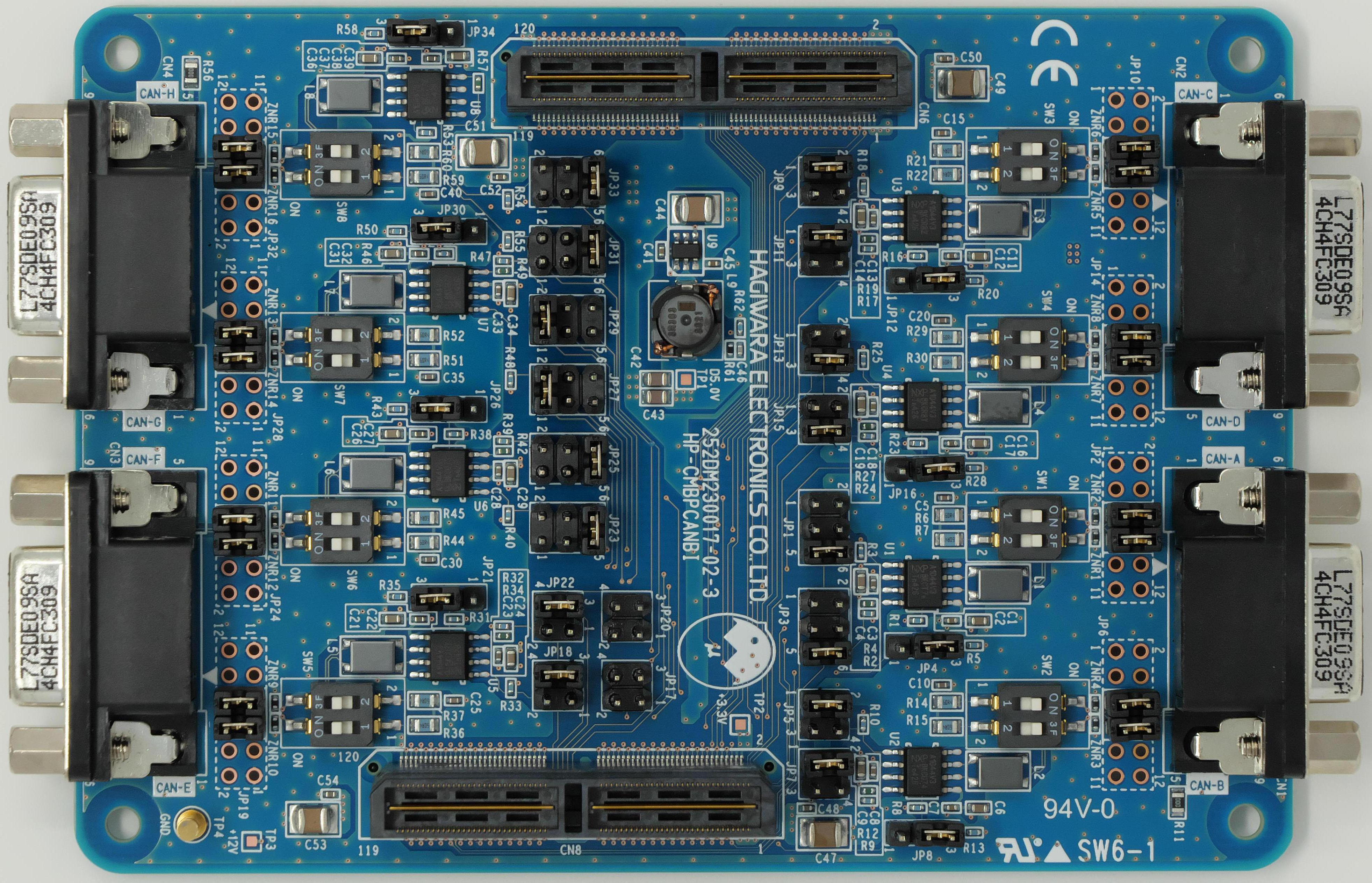

CAN-FD ボード
| カテゴリ | 機能 |
|---|---|
| 通信 |
CAN-FD x8 |
- 特徴
- ジャンパ設定で使用するマイコンのピンアサインを選択可能
- ジャンパ設定で通信機能の故障注入が可能
⇒ 強制レセッシブ固着
⇒ RXD強制Low固着
- 付属品
- CANケーブル 1本
※本製品は先行開発環境でのご使用を想定しており、量産製品への採用はご遠慮ください。

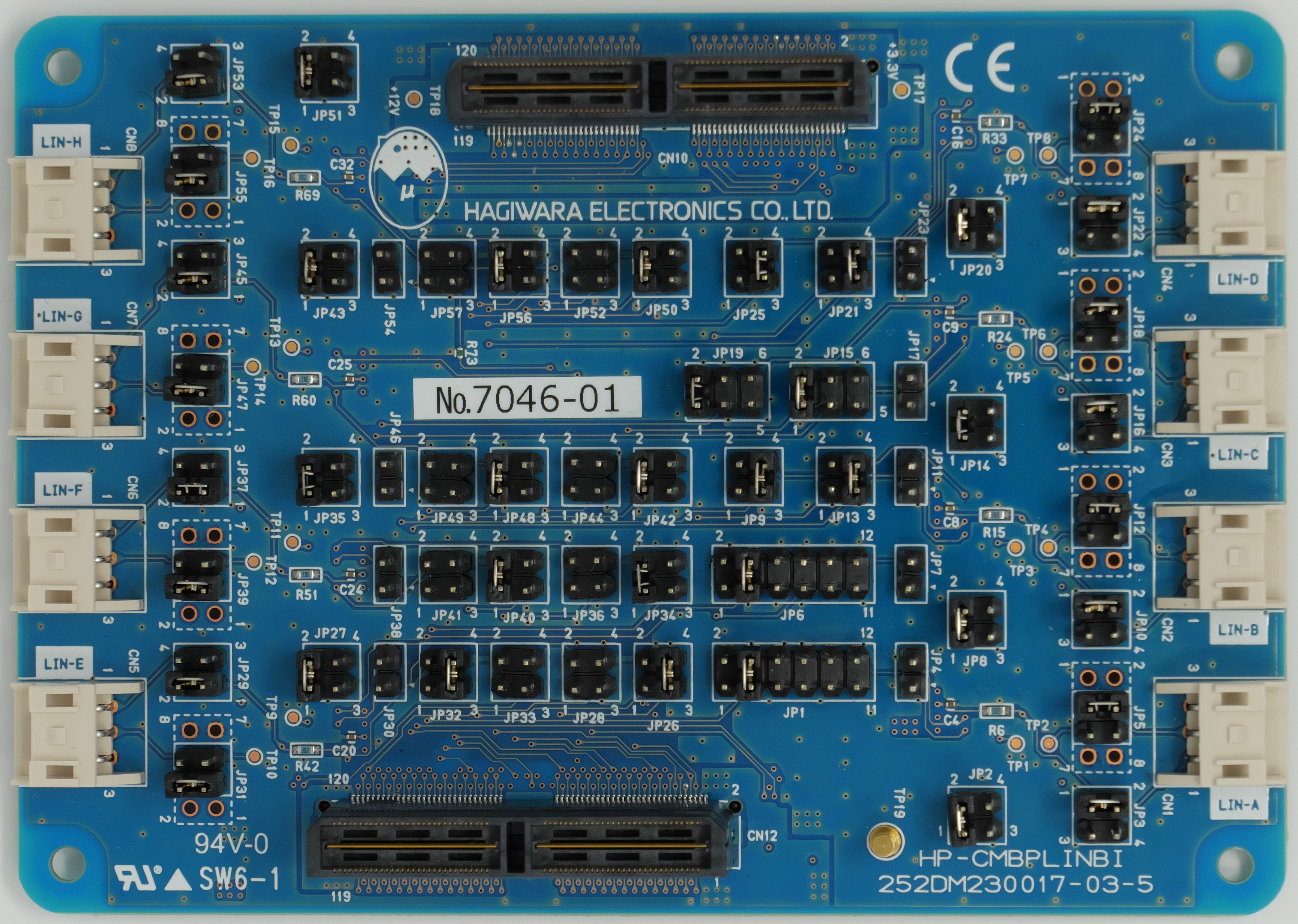

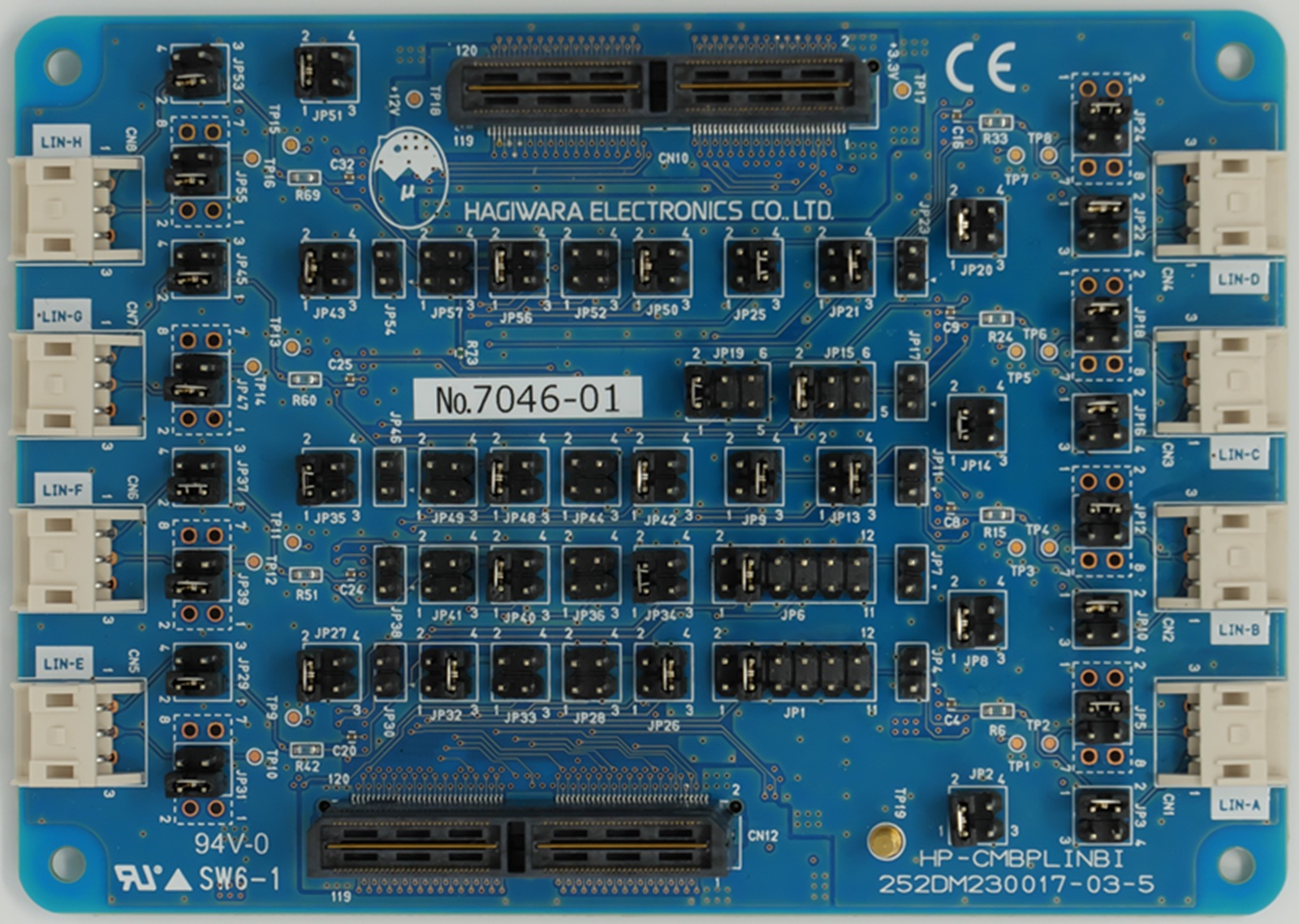

LIN ボード
| カテゴリ | 機能 |
|---|---|
| 通信 |
LIN x8 |
- 特徴
- ジャンパ設定で使用するマイコンのピンアサインを選択可能
- ジャンパ設定で通信機能の故障注入が可能
⇒ RXD強制Low固着
- 付属品
- LINケーブル 1本
※本製品は先行開発環境でのご使用を想定しており、量産製品への採用はご遠慮ください。
I2C ボード
| カテゴリ | 機能 |
|---|---|
| 通信 |
I2C x8 |
| その他 |
LED x8, DIP-SW x8 |
- 特徴
- ジャンパ設定で使用するマイコンのピンアサインを選択可能
- 付属品
- I2Cケーブル 1本
※本製品は先行開発環境でのご使用を想定しており、量産製品への採用はご遠慮ください。
